Рассматриваются конкретные примеры проектов ВСП на базе инструментальной арматуры HAVI Engineering для предприятий «Росатом». Приводятся спецификации и коды ряда продуктов для жестких приложений, включая примеры изготовления инструментальной арматуры из сплава Инконель 625.

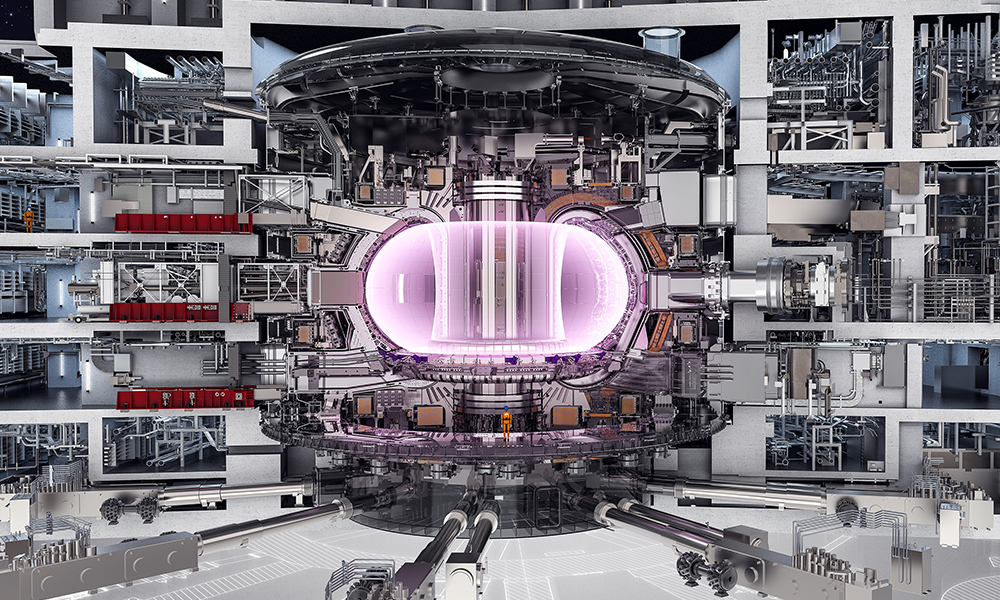

Термоядерный реактор ИТЭР.
Изображение с сайта отраслевого издания госкорпорации «Росатом».
Заглянуть в будущее.
ИТЭР – проект первого в мире международного термоядерного экспериментального реактора нового поколения, строящегося во Франции. Российское национальное Агентство ИТЭР отвечает за обеспечение вклада России в проект — изготовление и поставку 25 систем будущей установки.
Задача — продемонстрировать реальную возможность использования термоядерной энергии в промышленных масштабах и отработать необходимые для этого технологические процессы.
Задача — продемонстрировать реальную возможность использования термоядерной энергии в промышленных масштабах и отработать необходимые для этого технологические процессы.
О том, что термоядерный синтез в будущем, и не столь отдаленном, может стать практически безграничным источником энергии, говорит и тот факт, что некоторые страны разрабатывают собственные термоядерные проекты. Например, Южная Корея, Китай, Япония, Великобритания и, конечно, Россия — в рамках национального проекта «Новые атомные и энергетические технологии».
В основе ИТЭР лежит система токамак — тороидальная камера с магнитными катушками.
Идея магнитного удержания высокотемпературной плазмы была разработана и впервые в мире технологически реализована в Курчатовском институте еще в середине прошлого века. В рамках совместной реализации проекта ИТЭР ряд ключевых предприятий Росатома изготавливают важнейшие компоненты будущей установки, в том числе: все центральные сборки дивертора, 40 % панелей первой стенки, коммутирующую аппаратуру, соединители модулей бланкета и др.
«ИТЭР – замечательный пример международного сотрудничества, где наука объединяет народы в стремлении к общей цели. Вклад России, как и всех других членов ИТЭР, очень важен, он показывает общую приверженность развитию термоядерной энергетики, которая будет существовать во благо всего мира. Этот вклад охватывает все области — от критически важных компонентов до ключевых технологических инноваций..», Пьетро Барабаски, Генеральный директор Международной организации ИТЭР.
Мир РОСАТОМа.
Корпорация РОСАТОМ объединяет предприятия в различных отраслях — в энергетике, машиностроении, строительстве — всего около 473.
Инновационная деятельность в области неядерного производства, развитие Северного морского пути, экологические проекты, развитие электромобильности — это тоже «Росатом».
Макронаправления корпорации охватывают АЭС; суда и корабли; производство промышленных газов; альтернативную энергетику; строительство; транспорт; электронику и другие отрасли.
Россия доминирует на международном рынке атомной энергетики как поставщик технологий. Китай, Египет, Эфиопия, Индонезия, Турция, Бангладеш, Индия, Вьетнам, Боливия, страны СНГ … — география профессиональных контактов и реализуемых проектов корпорации «Росатом» большая — 21 страна присутствия РОСАТОМ.
Инновационная деятельность в области неядерного производства, развитие Северного морского пути, экологические проекты, развитие электромобильности — это тоже «Росатом».
Макронаправления корпорации охватывают АЭС; суда и корабли; производство промышленных газов; альтернативную энергетику; строительство; транспорт; электронику и другие отрасли.
Россия доминирует на международном рынке атомной энергетики как поставщик технологий. Китай, Египет, Эфиопия, Индонезия, Турция, Бангладеш, Индия, Вьетнам, Боливия, страны СНГ … — география профессиональных контактов и реализуемых проектов корпорации «Росатом» большая — 21 страна присутствия РОСАТОМ.
РОСАТОМ — единственная в мире компания, которая обладает компетенциями по всей технологической цепочке ядерного топливного цикла, от добычи природного урана до завершающей стадии жизненного цикла атомных объектов.
Прогнозы дело неблагодарное?
Прогнозы будущего развития энергетики неоднородны, тем не менее большинство экспертов говорят о том, что наряду с использованием традиционных источников энергии, предполагается масштабный и ускоренный переход к зеленой экономике, основанной на чистых источниках энергии и более эффективном использовании ресурсов.
«Зеленая» линия деятельности предприятий РОСАТОМ представляет собой один из принципов долгосрочного стратегического развития корпорации. РОСАТОМ является крупнейшим производителем низкоуглеродной электроэнергии в России, обеспечивая порядка 20% от общего объема производимой в стране электроэнергии.
Атомные сертификаты.
Крупные энергоемкие промышленные предприятия безусловно не смогут в ближайшем будущем полностью отказаться от углеводородных источников энергии, однако спрос на «зеленую» энергию повышается.
Как его удовлетворять? Ответ есть!
Либо заключить договор на поставку электроэнергии, либо купить сертификаты происхождения энергии. РОСАТОМ как крупнейший производитель чистой энергии принимал участие в разработке Национальной системы торговли сертификатами происхождения электроэнергии, которая начала действовать в России с 2024 года. Согласно анализу специалистов и расчетам, к примеру, произведенная АЭС электроэнергия экологически более чистая, чем полученная на объектах ветроэнергетики.
«Зеленая» линия деятельности предприятий РОСАТОМ представляет собой один из принципов долгосрочного стратегического развития корпорации. РОСАТОМ является крупнейшим производителем низкоуглеродной электроэнергии в России, обеспечивая порядка 20% от общего объема производимой в стране электроэнергии.
Атомные сертификаты.
Крупные энергоемкие промышленные предприятия безусловно не смогут в ближайшем будущем полностью отказаться от углеводородных источников энергии, однако спрос на «зеленую» энергию повышается.
Как его удовлетворять? Ответ есть!
Либо заключить договор на поставку электроэнергии, либо купить сертификаты происхождения энергии. РОСАТОМ как крупнейший производитель чистой энергии принимал участие в разработке Национальной системы торговли сертификатами происхождения электроэнергии, которая начала действовать в России с 2024 года. Согласно анализу специалистов и расчетам, к примеру, произведенная АЭС электроэнергия экологически более чистая, чем полученная на объектах ветроэнергетики.
«Зеленые и атомные сертификаты для компенсации выбросов от потребленной электроэнергии сегодня наиболее актуальны для энергоемких компаний-экспортеров: представителей нефтегазовой отрасли и металлургии, которые сталкиваются с требованиями по ограничению углеродного следа своей продукции…»
Полина Лион, директор департамента устойчивого развития госкорпорации «Росатом».
Полина Лион, директор департамента устойчивого развития госкорпорации «Росатом».
Где мы в большом мире? Практика участия ВСП в работах по проектам со Специальными заказчиками.
Объективная реальность говорит о том, что за 30 лет присутствия ВСП на рынке мы не могли не выполнять работы для предприятий РОСАТОМа.
Работа с большой компанией в течение продолжительного периода времени налагает дополнительные обязательства на поставщика: планирование ресурсов компании, обеспечение гарантийного фонда, специальная ценовая политика и ряд других вопросов. Одним словом — это не только работа «здесь и сейчас», но и на перспективу.
В компании ВСП разработан структурный подход по работе с заказчиками на разных уровнях. Основная задача заключается в фокусном взаимодействии с различными структурами, вовлеченными в работу по капитальному проекту для получения результата — применения решений ВСП в проекте. Уровни такого взаимодействия в рамках капитального проекта, к примеру, могут включать: конечного заказчика; проектный институт; генерального подрядчика; лицензиара; интегратора; коммерческие структуры.
На протяжении ряда лет ВСП сотрудничала и поставляла различные компоненты систем автоматизации для компании АО «Диаконт». «Диаконт» — группа компаний полного цикла в области производства высокотехнологичного оборудования, в том числе, и для атомной энергетики.
В течение ряда прошлых лет ВСП представляла на рынке решения по обеспечению искробезопасности и поставляла для предприятий РОСАТОМа искробезопасные интерфейсы серии MTL7700 и устройства защиты от импульсных перенапряжений цепей питания серии MA05 для эксплуатации радиационно-стойких систем телемеханики, телевизионных систем, осветительных систем, диагностических комплексов и технологического оборудования для атомной отрасли.
Не можем не отметить работу по направлению инструментальная арматура — продукцию Parker Hannifin — в частности, уплотнения O-Ring Parker и манжеты для оснащения видеокамер, применяемых в жестких условиях, при наличии радиации и также на глубине.
Один из инженеров предприятия в свое время отметил, что при ежегодном обслуживании камер видеонаблюдения, где были установлены уплотнительные кольца O-Ring, не отмечалось никаких признаков износа вследствие продолжительного использования в тяжелейших условиях.
Принципы, лежащие в основе производственной системы РОСАТОМа, заключаются в ряде конкретных и «простых» понятий: внимание к заказчику, решение проблем у ее истоков, качество и еще раз качество, культура бережливого производства и инициативность. Такой подход обеспечивает востребованность технологий, продуктов и услуг предприятий корпорации по разным направлениям деятельности не только в России, но и во всем мире. Особое положение отрасли предъявляет и соответствующие требования к сервисному обслуживанию всей инфраструктуры атомной промышленности. Оборудование, используемое на таких объектах, должно иметь высочайшую степень надежности.
Работа с большой компанией в течение продолжительного периода времени налагает дополнительные обязательства на поставщика: планирование ресурсов компании, обеспечение гарантийного фонда, специальная ценовая политика и ряд других вопросов. Одним словом — это не только работа «здесь и сейчас», но и на перспективу.
В компании ВСП разработан структурный подход по работе с заказчиками на разных уровнях. Основная задача заключается в фокусном взаимодействии с различными структурами, вовлеченными в работу по капитальному проекту для получения результата — применения решений ВСП в проекте. Уровни такого взаимодействия в рамках капитального проекта, к примеру, могут включать: конечного заказчика; проектный институт; генерального подрядчика; лицензиара; интегратора; коммерческие структуры.
На протяжении ряда лет ВСП сотрудничала и поставляла различные компоненты систем автоматизации для компании АО «Диаконт». «Диаконт» — группа компаний полного цикла в области производства высокотехнологичного оборудования, в том числе, и для атомной энергетики.
В течение ряда прошлых лет ВСП представляла на рынке решения по обеспечению искробезопасности и поставляла для предприятий РОСАТОМа искробезопасные интерфейсы серии MTL7700 и устройства защиты от импульсных перенапряжений цепей питания серии MA05 для эксплуатации радиационно-стойких систем телемеханики, телевизионных систем, осветительных систем, диагностических комплексов и технологического оборудования для атомной отрасли.
Не можем не отметить работу по направлению инструментальная арматура — продукцию Parker Hannifin — в частности, уплотнения O-Ring Parker и манжеты для оснащения видеокамер, применяемых в жестких условиях, при наличии радиации и также на глубине.
Один из инженеров предприятия в свое время отметил, что при ежегодном обслуживании камер видеонаблюдения, где были установлены уплотнительные кольца O-Ring, не отмечалось никаких признаков износа вследствие продолжительного использования в тяжелейших условиях.
Принципы, лежащие в основе производственной системы РОСАТОМа, заключаются в ряде конкретных и «простых» понятий: внимание к заказчику, решение проблем у ее истоков, качество и еще раз качество, культура бережливого производства и инициативность. Такой подход обеспечивает востребованность технологий, продуктов и услуг предприятий корпорации по разным направлениям деятельности не только в России, но и во всем мире. Особое положение отрасли предъявляет и соответствующие требования к сервисному обслуживанию всей инфраструктуры атомной промышленности. Оборудование, используемое на таких объектах, должно иметь высочайшую степень надежности.
«Высокие требования к качеству продукции и оптимальность стоимости» — один из принципов системы закупок Госкорпорации «Росатом».
Мы стараемся соответствовать, и этому есть свидетельства.
Цепная реакция: где измерения, там и мы.
Обеспечение соединений различного типа, коммутация потоков, монтаж измерительной аппаратуры — задачи, которые сегодня также успешно реализуются в проектах ВСП на базе инструментальной арматуры HAVI Engineering для предприятий корпорации «Росатом».
Состав и объем измерений в значительной степени определяется типом и конструкцией реактора. Измерения обеспечивают безопасное ведение технологического процесса, например паросодержания в теплоносителе, температуры теплоносителя, измерение температуры активной зоны реактора.
Надежность и удобство в эксплуатации неотъемлемое требование к инструментальной арматуре в составе измерительного узла, включая возможность быстро монтировать и демонтировать, а также проводить диагностику прибора. Именно эти требования и реализованы в клапанных блоках HAVI.
Одно из предприятий Топливной компании РОСАТОМ для монтажа приборов измерения давления использует 2-вентильные клапанные блоки HAVI.
2-вентильных манифольдов у HAVI целая серия, для прямого монтажа модели — TV2A, TV2B, TV2С, TV2D разной конфигурации и для удаленного монтажа — SV2A, SV2B, SV2С, SV2D, SV2E, SV2F, SV2H.
Пример из поставленной заказчику спецификации:
Клапанные блоки HAVI Engineering →
Что такой выбор обеспечивает заказчику?
Состав и объем измерений в значительной степени определяется типом и конструкцией реактора. Измерения обеспечивают безопасное ведение технологического процесса, например паросодержания в теплоносителе, температуры теплоносителя, измерение температуры активной зоны реактора.
Надежность и удобство в эксплуатации неотъемлемое требование к инструментальной арматуре в составе измерительного узла, включая возможность быстро монтировать и демонтировать, а также проводить диагностику прибора. Именно эти требования и реализованы в клапанных блоках HAVI.
Одно из предприятий Топливной компании РОСАТОМ для монтажа приборов измерения давления использует 2-вентильные клапанные блоки HAVI.
2-вентильных манифольдов у HAVI целая серия, для прямого монтажа модели — TV2A, TV2B, TV2С, TV2D разной конфигурации и для удаленного монтажа — SV2A, SV2B, SV2С, SV2D, SV2E, SV2F, SV2H.
Пример из поставленной заказчику спецификации:
- SV2E-M20F-M20F-M20F-S6 2-х вентильный манифольд;
- Присоединения: Вход/Выход: М20×1.5 внутренняя резьба.
- Дренаж: М20×1.5 внутренняя резьба;
- Материал корпуса: нержавеющая сталь 316;
- Уплотнения: PTFE; Ру(макс.): 414 бар;
- Рабочая температура: от -50 °С до 200 °С.
Клапанные блоки HAVI Engineering →
Что такой выбор обеспечивает заказчику?
- Функции: дренаж импульсной линии; сброс давления перед демонтажем прибора; калибровка прибора без отключения датчика.
- Выбор материалов изготовления — от нержавеющей стали до суперсплавов.
- Гибкость в выборе присоединения SV2E к процессу и измерительному прибору — надежность и эффективность измерений.
2-вентильные клапанные блоки серии SV2E — наш рынок любит это техническое решение!
Также как и другие заказчики ВСП, предприятия РОСАТОМ успешно эксплуатируют двухвентильные манифольды SV2E в системах АСУ ТП как запорные или распределительные устройства. Они устанавливаются под измерительные приборы, датчики, импульсные линии и линии дренажа для перекрытия потока, для калибровки и тестирования приборов измерения давления.

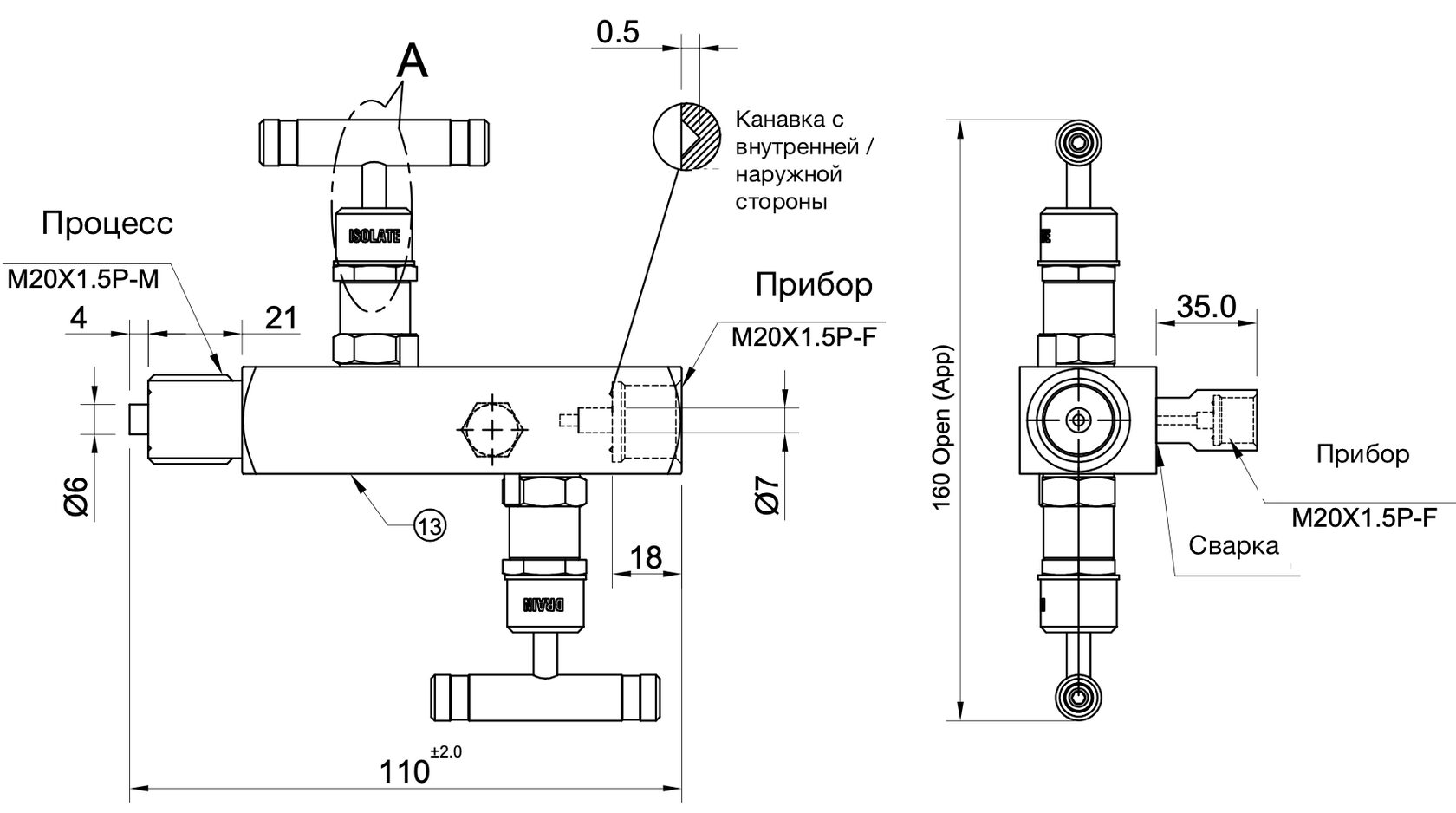

На чертеже ниже представлен 2-клапанный манифольд удаленного монтажа
SV2E-M20F-M20F-M20F-S6.
На чертеже ниже представлен 2-клапанный манифольд удаленного монтажа
SV2E-M20F-M20F-M20F-S6.
В сложных технологических процессах атомных электростанций применяется различная многофункциональная арматура HAVI Engineering. Так, другой заказчик ВСП, предприятие в составе корпорации РОСАТОМ, для решения технологических задач применяет шаровые краны, игольчатые клапаны, соединители различного типа для работы в диапазоне температур от -54 до 400 °C, на давлении до 414 бар. Например, BV6K-10MT-10MT-S6 кран шаровый, NVBS-10MT-10MT-S6 клапан игольчатый: Исполнение из нержавеющей стали 316; Подключения: обжим трубки НД 10 мм.
Опыт заказчиков ВСП по эксплуатации инструментальной арматуры HAVI доказал ее надежность в различных приложениях. В Индии HAVI Engineering в разные годы также являлась поставщиком предприятий в области атомной энергетики. Фитинги и клапаны из нержавеющей стали отлично зарекомендовали себя, для примера можно привести ряд проектов:
- Национальная корпорация по ядерной энергии Индии, проект модернизации АЭС Какрапар (Kakrapar Atomic Power Project - 3&4);
- Атомная электростанция в штате Раджастан, Индия. Первая индийская АЭС с тяжеловодными ядерными реакторами;
- Индийский ядерный исследовательский центр, BARC (Bhabha Atomic Reseach Centre);
- АЭС Тарапур (Tarapur Atomic Power Station) — первая атомная электростанция в Индии.
Инструментальная арматура в атомной промышленности выполняет критически важную роль в разных технологических процессах и применяется, в частности, для регулирование потоков охлаждающих жидкостей и пара в ядерных реакторах или для полного перекрытия потока в трубопроводе; в системах охлаждения для контроля температуры и давления; в системах вентиляции и фильтрации и на различных установках, обеспечивающих безопасную работу систем.
Сопротивление деформации и способность без ухудшения функциональности выдерживать экстремальные условия, включая высокие температуры, давление, а также воздействие радиации и сильноагрессивных сред — отличительные требования, предъявляемые к запорно-регулирующей арматуре для атомной промышленности. Практика применения инструментальной арматуры HAVI Engineering на предприятиях атомной промышленности подтверждает функциональность и надежность продукции партнера ВСП.
«Назад в будущее»: возвращаясь к проекту ИТЭР.
«На данном этапе трудности, которые порой заставляют руководителя Международной организации ИТЭР мучиться от бессонницы,— в основном технические. Элементы вакуумной камеры, изготовленные разными партнерами проекта, не стыкуются. На теплозащитном экране для охлаждения стенки вакуумной камеры термоядерного реактора заметили коррозию на трубках для жидкого гелия. Пришлось переделывать.»
https://strana-rosatom.ru/2024/10/14/termoyadernye-prikljucheniya-petro-bar/
https://strana-rosatom.ru/2024/10/14/termoyadernye-prikljucheniya-petro-bar/
Ключевое слово для производителя инструментальной арматуры — «коррозия». Как с этим бороться?
Есть приложения, в которых присутствует требование соответствия как широкому диапазону температур, так и повышенной коррозионной стойкости. И в этом случае HAVI Engineering также соответствует требованиям заказчиков. В поставку для одного из предприятий в системе РОСАТОМ вошла инструментальная арматура из сплава Инконель:
Соединитель для термопары 6MBTFC8N-I625 с внутренней резьбой;
Присоединения: обжим трубки 6 мм - 1/2" NPT;
Материал: сплав 625 (Inconel);
Рабочая температура: от -196°C до 696°C.
Что за «зверь» Инконель?
Сплав Инконель (Inconel) 625 на основе никеля, обладает высокими прочностными характеристиками и устойчивостью к воздействию повышенных температур, к коррозии и окислению. Российский аналог Inconel 625 - материал ХН75МБТЮ по ГОСТу 5632.
Никель — основной компонент, придает устойчивость к высоким температурам и окислительной атмосфере. Следом за никелем по значимости следует хром — способствует стойкости к коррозии и окислению. Затем идет молибден, титан и алюминий. Молибден дополнительно помогает сплаву противостоять коррозии, особенно точечной коррозии и растрескиванию, в то время как титан и алюминий повышают его прочность,
Изделия из сплава Инконель 625 способны работать в широких температурных режимах – от минусовых до высоких, достигающих 980 °С. Сплав используется для изготовления компонентов активной зоны и регулирующих стержней в реакторах с водой под давлением и в качестве теплообменных труб на установках по переработке аммиака для производства тяжелой воды.
Есть приложения, в которых присутствует требование соответствия как широкому диапазону температур, так и повышенной коррозионной стойкости. И в этом случае HAVI Engineering также соответствует требованиям заказчиков. В поставку для одного из предприятий в системе РОСАТОМ вошла инструментальная арматура из сплава Инконель:
Соединитель для термопары 6MBTFC8N-I625 с внутренней резьбой;
Присоединения: обжим трубки 6 мм - 1/2" NPT;
Материал: сплав 625 (Inconel);
Рабочая температура: от -196°C до 696°C.
Что за «зверь» Инконель?
Сплав Инконель (Inconel) 625 на основе никеля, обладает высокими прочностными характеристиками и устойчивостью к воздействию повышенных температур, к коррозии и окислению. Российский аналог Inconel 625 - материал ХН75МБТЮ по ГОСТу 5632.
Никель — основной компонент, придает устойчивость к высоким температурам и окислительной атмосфере. Следом за никелем по значимости следует хром — способствует стойкости к коррозии и окислению. Затем идет молибден, титан и алюминий. Молибден дополнительно помогает сплаву противостоять коррозии, особенно точечной коррозии и растрескиванию, в то время как титан и алюминий повышают его прочность,
Изделия из сплава Инконель 625 способны работать в широких температурных режимах – от минусовых до высоких, достигающих 980 °С. Сплав используется для изготовления компонентов активной зоны и регулирующих стержней в реакторах с водой под давлением и в качестве теплообменных труб на установках по переработке аммиака для производства тяжелой воды.
В проектах ВСП на базе инструментальной арматуры HAVI Engineering для разных приложений и отраслей пользователь может сделать выбор продукта исходя из конкретных условий технологического процесса и спецификации, а также бюджетных требований.
У ВСП есть ряд программ сотрудничества с заказчиками, которых мы называем Спец Заказчиками. Дорогу проложила РОСНЕФТЬ, а дальше мы вышли на долгосрочное сотрудничество с другими крупными интегрированными компаниями нефте-газоперерабатывающей отрасли, нефтехимии, энергетики и других секторов промышленности.
У нас также есть хороший задел по работе с предприятиями РОСАТОМ — пока только начало, все впереди. У ВСП есть что предложить заказчику — качественный продукт по адекватной рыночной стоимости.
У нас также есть хороший задел по работе с предприятиями РОСАТОМ — пока только начало, все впереди. У ВСП есть что предложить заказчику — качественный продукт по адекватной рыночной стоимости.
Стандартного подхода к работе с разными заказчиками нет: везде своя специфика, свои требования. Но есть нечто общее, что объединяет — требование надежности, в широком понимании, и профессионализма: надежности и эффективности продукта и профессионального, ответственного подхода поставщика.
