Приводится описание и рассматриваются конкретные технические характеристики предохранительных клапанов HAVI на высокое и низкое давление, а также функциональные аналоги других производителей.
Зачем нужен предохранительный клапан?
Никто не задается таким вопросом, все понятно: защита датчиков, манометров и аналитических систем от опасного превышения давления.
А если без клапана?
Избыточное давление может привести к механическим разрушениям, авариям и угрозе для жизни людей:
Что может послужить причиной / триггером аварии?
Среди множества причин, в частности:
Таким образом, безопасность технологического процесса прежде всего.
И ответы на вышезаданные вопросы есть. Предохранительный клапан должен быть в работоспособном состоянии при любых условиях. А сама технологическая среда является источником энергии для приведения его в действие в случае необходимости.
А если без клапана?
Избыточное давление может привести к механическим разрушениям, авариям и угрозе для жизни людей:
- Отказ измерительных приборов: датчики, манометры и расходомеры выходят из строя в первую очередь, лишая операторов контроля над системой.
- Деформация соединений измерительных узлов может привести к утечкам рабочей среды из трубопровода.
- Гидроудары и кавитация в гидравлических трубопроводах ведут к их разрушению.
Что может послужить причиной / триггером аварии?
Среди множества причин, в частности:
- Тепловое расширение рабочей среды: жидкость внутри замкнутого контура нагревается от солнца или соседнего оборудования. Без клапана расширяющийся объем может разорвать замкнутую трубу.
- Отказ регуляторов давления: насос или компрессор вовремя не отключен. Насос продолжает нагнетать среду в заполненную емкость, что может привести к ее разрушению.
- Ошибки персонала: оператор случайно перекрыл выходную задвижку при работающем источнике давления (человеческий фактор).
Таким образом, безопасность технологического процесса прежде всего.
И ответы на вышезаданные вопросы есть. Предохранительный клапан должен быть в работоспособном состоянии при любых условиях. А сама технологическая среда является источником энергии для приведения его в действие в случае необходимости.
(1) Принцип действия пропорционального клапана.
Клапан открывается пропорционально росту давления в системе: с увеличением давления объём сбрасываемой среды равномерно возрастает. Когда давление в системе превышает установленное значение, клапан начинает открываться, сбрасывая избыточную среду через отводящий патрубок. При снижении давления до заданного уровня клапан закрывается.
- Особенности предохранительного клапана для систем КИП:
- Малые габариты: рассчитаны на импульсные линии диаметром от 1/4’’ до 1/2’’;
- Высокая точность: срабатывают при минимальном отклонении от заданного давления;
- Материалы: чаще всего клапаны изготавливаются из нержавеющей стали (316/316L) или специальных сплавов;
Предложение ВСП рынку по пропорциональному предохранительному клапану HAVI серии PRV полностью соответствует вышеуказанным критериям.
(2) Описание и функции предохранительных клапанов HAVI серии PRVAS на низкое и высокое давление.
- Применимы для работы с жидкими и газообразными средами;
- Компактное конструктивное исполнение;
- Обеспечивают защиту от избыточного давления;
- Внешняя настройка пружины на установочное давление срабатывания;
- Проволочная блокировка предотвращает случайное изменение параметров;
- Доступны различные опции материалов уплотнений;
- Предохранительные клапаны серии L поставляются с предустановленными пружинами.
Пропорциональный предохранительный клапан открывается постепенно, пропорционально росту давления.
Установочное давление (давление срабатывая) — это давление первичной индикации расхода;
Установочное давление (давление срабатывая) допустимо при значении 20% от максимально допустимого;
Давление повторного закрытия — это избыточное давление герметичного перекрытия, при котором отсутствует индикация расхода;
Давление повторного закрытия всегда ниже установочного давления (давления срабатывания).
Материалы исполнения седла и опции по присоединениям предохранительных клапанов HAVI.
Для заказа доступно различное исполнение предохранительных клапанов по материалам и присоединениям.
(3) Критерии выбора предохранительного клапана и примеры клапанов HAVI.
При выборе клапана необходимо учитывать:
- Диапазон настройки: давление срабатывания;
- Тип присоединения: трубный обжимной фитинг или резьбовой;
- Рабочую среду: агрессивность газа или жидкости, которая определяет материал уплотнений;
- Температурный режим: влияние экстремальных температур на эластичность пружины.

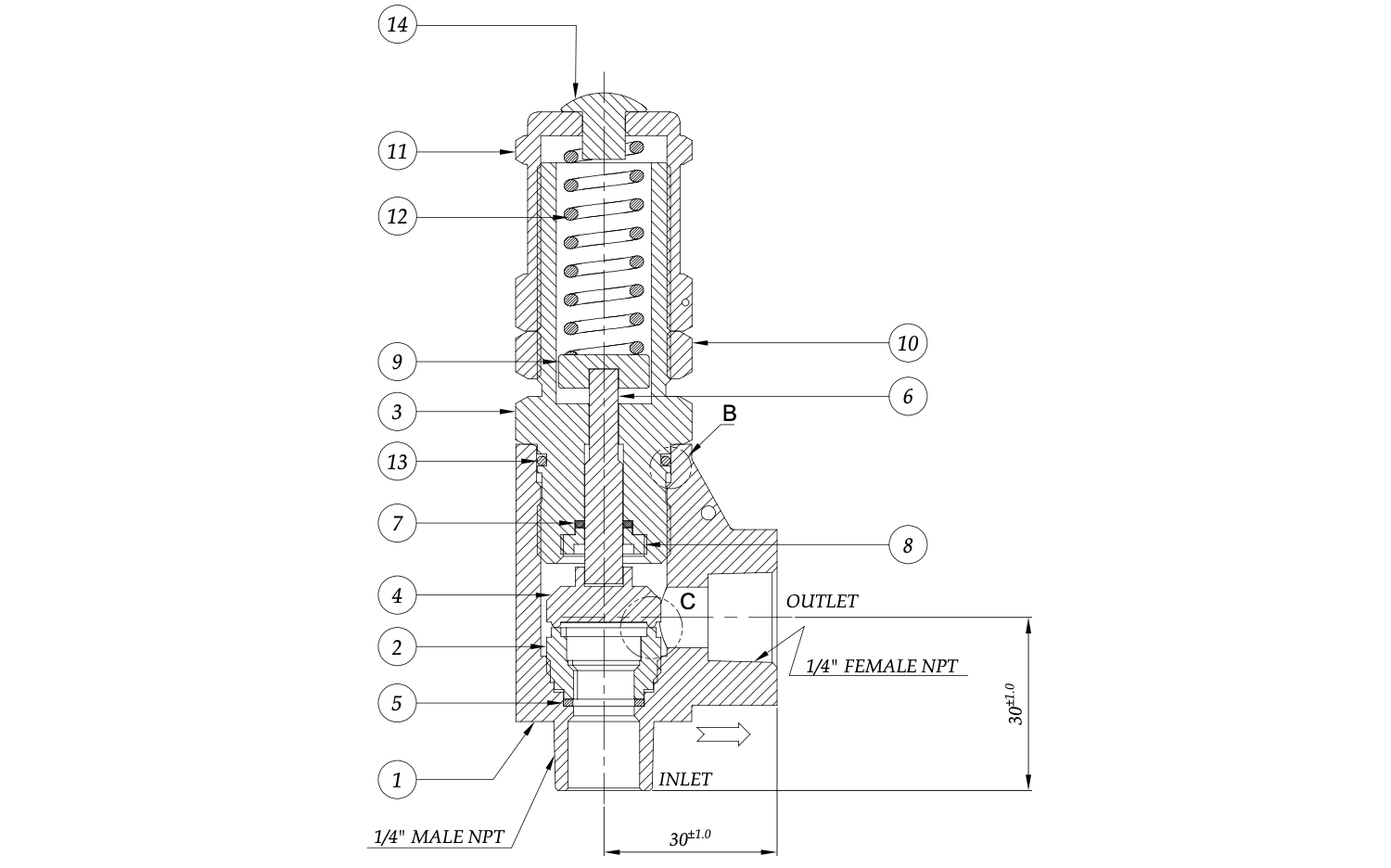

Для работы на низком давлении ВСП предлагает клапаны HAVI серии PRVAS-L, к примеру, предохранительный клапан PRVAS-L-4M-4F-S6:
Макс. рабочее давление 20,7 бар;
Диапазон рабочей температуры -23 до 148 ℃;
Давление срабатывания, регулируемое в диапазоне от 0,7 до 15,5 бар;
Материал корпуса: нержавеющая сталь 316;
Материал уплотнений: Витон;
Присоединения:
Вход: 1/4" NPT наружная резьба;
Выход: 1/4" NPT внутренняя резьба.
Еще один пример предохранительного клапана HAVI на высокое давление, артикул

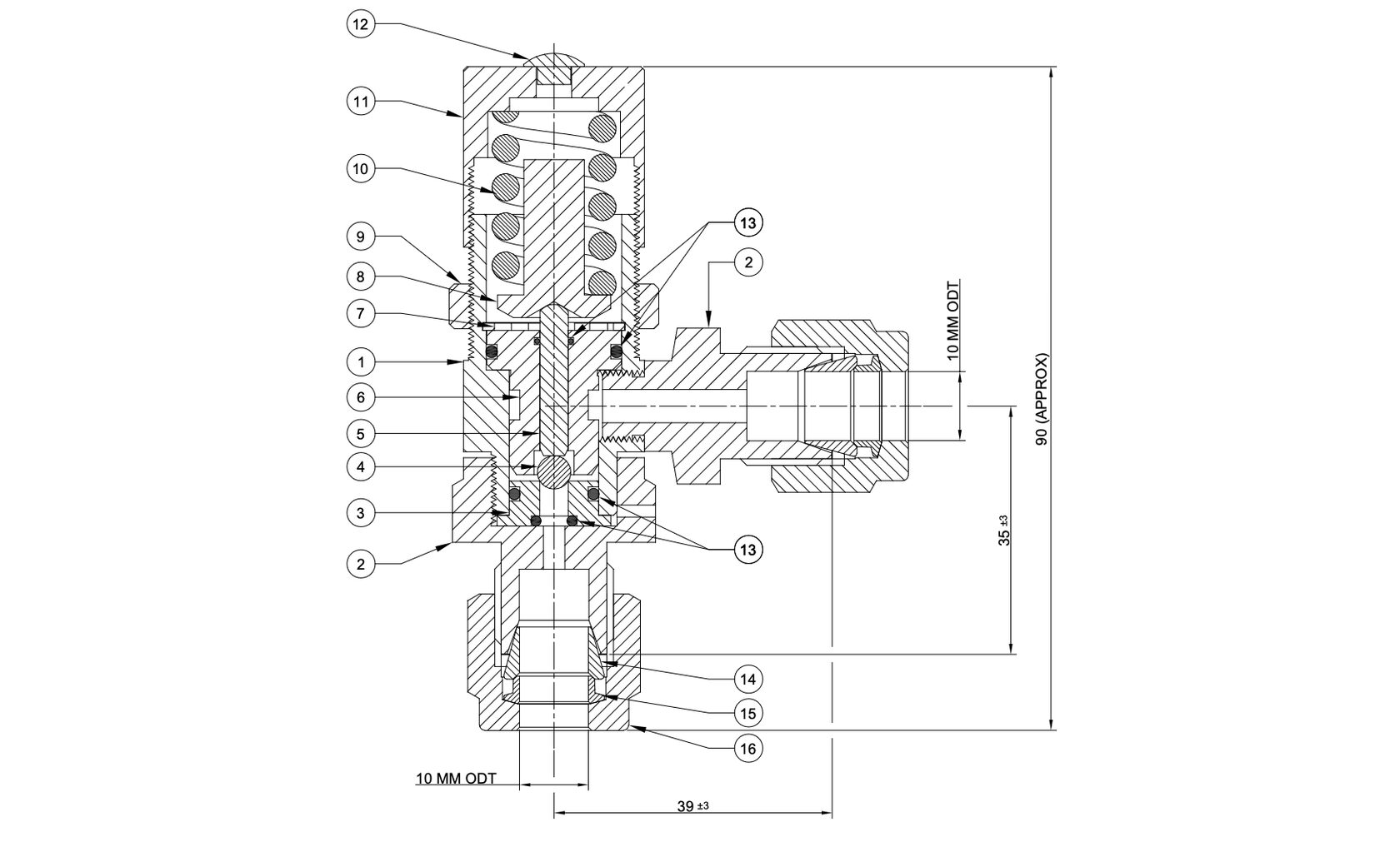

PRVAS-H-10MT-10MT-S6:
Макс. рабочее давление: 410 бар;
Диапазон рабочей температуры: -40 до 180 ℃;
Давление срабатывания, регулируемое в диапазоне: 240-30 бар;
Материал корпуса: нержавеющая сталь 316;
Материал уплотнений: Витон;
Присоединения:
Вход: 10 мм;
Выход: 10 мм.
По результатам анализа технических характеристик, ряда запросов заказчиков по взаимозамене артикулов и на базе выполненных проектов можно с уверенностью предлагать клапаны HAVI. К примеру, клапан HAVI PRVAS-L-4M-4F-S6 как функциональную альтернативу артикулам других производителей, а именно:
Swagelok SS-RL4M8S8; Parker Hannifin 4M4F-RL4A-SS; Panam Engineers PRVL-SS-04-MF.
(4) Сравнение характеристик предохранительных клапанов (пример).
Сравнение и перечисление можно продолжить:
предохранительный клапан HAVI PRVAS-L-4T-4T-S6 — полноценный функциональный аналог и FITOK RLSS-FL4-7, и DK-Lok V63-D-4T-BN-L, и Hy-Lok RV1-H-4T.
(5) Как сделать правильный выбор, на чем остановиться?
Очевидно, есть несколько важных моментов: надежность оборудования, надежность поставщика, цена.
Как известно, самое дорогое — не всегда самое хорошее, случается, и наоборот. А разброс цен на инструментальные предохранительные клапаны уже никого не удивляет — колебания в диапазоне десятков тысяч рублей, что объясняется как объективными, так и субъективными факторами.
Здесь играет роль и диапазон давления, и материалы уплотнения: стоимость клапана может вырасти в 1,5 - 2 раза в зависимости от материала уплотнения (например клапаны Hy-Lok с уплотнением Kalrez или с EPDM ), объем закупки и логистика.
И еще фактор для сравнения: клапаны HAVI обычно на 15–25% дешевле аналогичных по конфигурации клапанов FITOK за счет более низких издержек производства. А качество индийского металла известно и не вызывает сомнения.
Как известно, самое дорогое — не всегда самое хорошее, случается, и наоборот. А разброс цен на инструментальные предохранительные клапаны уже никого не удивляет — колебания в диапазоне десятков тысяч рублей, что объясняется как объективными, так и субъективными факторами.
Здесь играет роль и диапазон давления, и материалы уплотнения: стоимость клапана может вырасти в 1,5 - 2 раза в зависимости от материала уплотнения (например клапаны Hy-Lok с уплотнением Kalrez или с EPDM ), объем закупки и логистика.
И еще фактор для сравнения: клапаны HAVI обычно на 15–25% дешевле аналогичных по конфигурации клапанов FITOK за счет более низких издержек производства. А качество индийского металла известно и не вызывает сомнения.
Надежность продукции HAVI доказывается практикой применения на ведущих российских предприятиях топливно-энергетического сектора, химии и нефтехимии, предприятиях по производству удобрений и др.
Надежность ВСП как добросовестного поставщика и партнера доказана 30-летней работой на рынке — компания прошла путь от авторизованного дистрибьютора Parker Hannifin до компании, реализующей проектный подход в сотрудничестве с российскими производителями и производителями из разных стран.
Цены на предлагаемые продукты в проектах ВСП сбалансированно отражают стоимость и качество, что выражается в последовательном выборе заказчиками компании ВСП как авторизованного поставщика при реализации крупных проектов, так и для работы по долгосрочным соглашениям с заказчиками.
