Краткий обзор игольчатых клапанов HAVI Engineering, технические характеристики базовой линейки игольчатых клапанов. Приведены примеры применения игольчатых клапанов HAVI в проектах ВСП для разных приложений, а также аналоги других производителей.
Если что-то транспортируется по трубе, значит это кому-то нужно, значит всегда должна быть возможность перекрыть поток или его регулировать. Многочисленные археологические раскопки говорят о том, что применять запорную арматуру начали около 3000 лет до н.э. Все уже было.

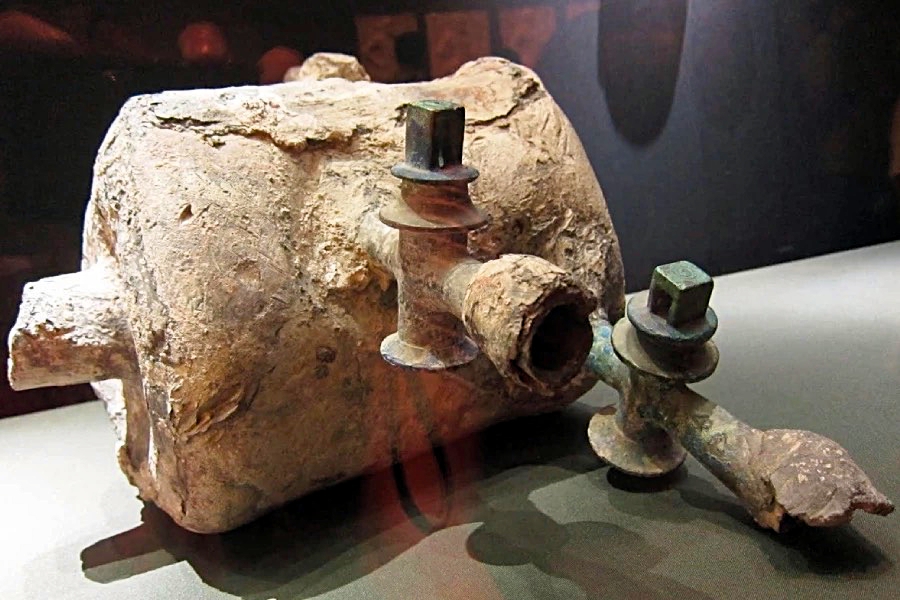

Из раскопок в г. Помпеи (фото из открытых источников)
То есть, идея не нова, она претерпевала эволюцию и испытание временем. Область применения клапанов широчайшая — от приложений в повседневной жизни до новых технологий, связанных с различного вида двигателями, например, на водородном топливе, компрессорами, насосами и т.д. И не только, новые технологии, материалы и конструктивные решения находят применение в системах жизнеобеспечения, в медицине — в конечном счете сердце ведь тоже клапан и периодически требует ремонта, а то и замены. В общем, важнейшее устройство.
С развитием современных отраслей промышленности клапаны наряду с фитингами будут представлять собой наиболее быстро растущий сегмент инструментальной арматуры на ближайший период.
Коротко о главном: основные серии, характеристики и назначение игольчатых клапанов HAVI.
Клапаны используются для отсечки и регулирования потока рабочей среды. Рабочая среда может быть жидкой или газообразной. Но, как всегда, все в деталях.
Игольчатые клапаны HAVI Engineering серий NVB, PNVB, NVF:
Игольчатые клапаны HAVI Engineering серий NVB, PNVB, NVF:
- Из прутка и поковки;
- Сертифицированное качество: TP TC, ISO 9001:2015, CE Marking;
- Диапазон рабочих температур игольчатых клапанов: от -70 до 649 °C;
- Максимальное рабочее давление: до 689 бар;
- Материалы изготовления: нержавеющая и углеродистая сталь, латунь, сплавы М400, С276, титан и другие материалы;
- Доступные варианты типа присоединения: NPT, BSP, метрическая резьба, сварка, обжимные фитинги;
- Маркировка материала и модели на корпусе.
n
Отдельно необходимо отметить манометрические клапаны серии GV. Манометрические клапаны применяются для отсечки среды и обслуживания приборов измерения давления.
Каждому приложению свое решение: нефтехимия, нефтепереработка, производство удобрений, энергетика и специальное машиностроение — игольчатые клапаны HAVI в проектах ВСП.
1. Нефтепереработка. Пример применения на высокое давление.

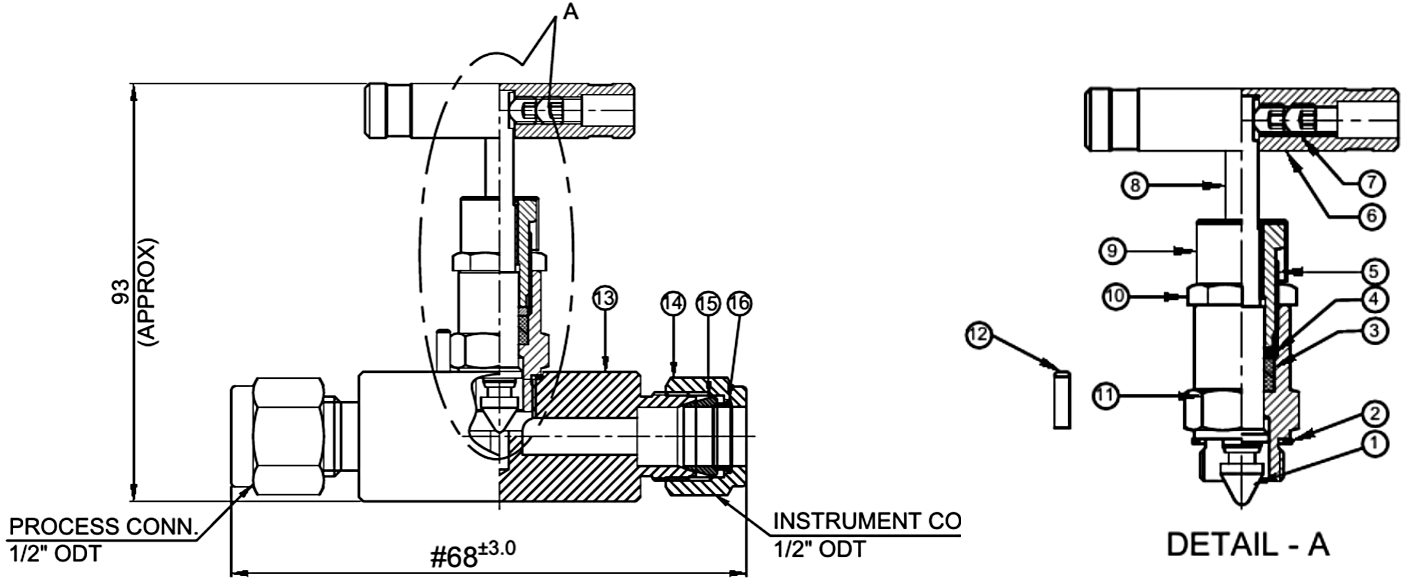

Один из рамочных заказчиков ВСП в Татарстане, крупное нефтеперерабатывающее предприятие, в реализуемых проектах для КИПиА использует игольчатые клапаны HAVI NVHB-4T-4T-S6 на давление Ру 68,9 МПа.
NVHB-4T-4T-S6 Клапан игольчатый. Материал корпуса: нержавеющая сталь 316; материал уплотнений: GFT (стеклонаполненный тефлон). Ру 68,9 МПа; Рабочая температура: от -54 °C до +260 °C.
Клапан соответствует требованиям по климатическому исполнению — УХЛ (для макроклиматических районов с умеренным и холодным климатом по ГОСТ 15150).
NVHB-4T-4T-S6 Клапан игольчатый. Материал корпуса: нержавеющая сталь 316; материал уплотнений: GFT (стеклонаполненный тефлон). Ру 68,9 МПа; Рабочая температура: от -54 °C до +260 °C.
Клапан соответствует требованиям по климатическому исполнению — УХЛ (для макроклиматических районов с умеренным и холодным климатом по ГОСТ 15150).
Игольчатый клапан HAVI NVHB-4T-4T-S6 полностью взаимозаменяем с клапаном Parker Hannifin HNVS4AH, который был изначально указан в спецификации заказчика.
В линейке клапанов HAVI на высокое давление с различным типом присоединения доступны и успешно применяются и другие аналоги клапанов Parker, Swagelok, Panam, DK-Lok, Hy-Lok.
2. Энергетика. Пример применения в диапазоне температур от -70 °C до +649 °C.
Приложения в энергетике характеризуются рядом специальных требований — технологические процессы требуют высоких температур. Например, экономический эффект газотурбинных установок зависит в том числе и от температуры газа на входе в турбину.
Давление и температура «идут в паре». Как правило, номинальное рабочее давление снижается при повышении температуры технологической среды.

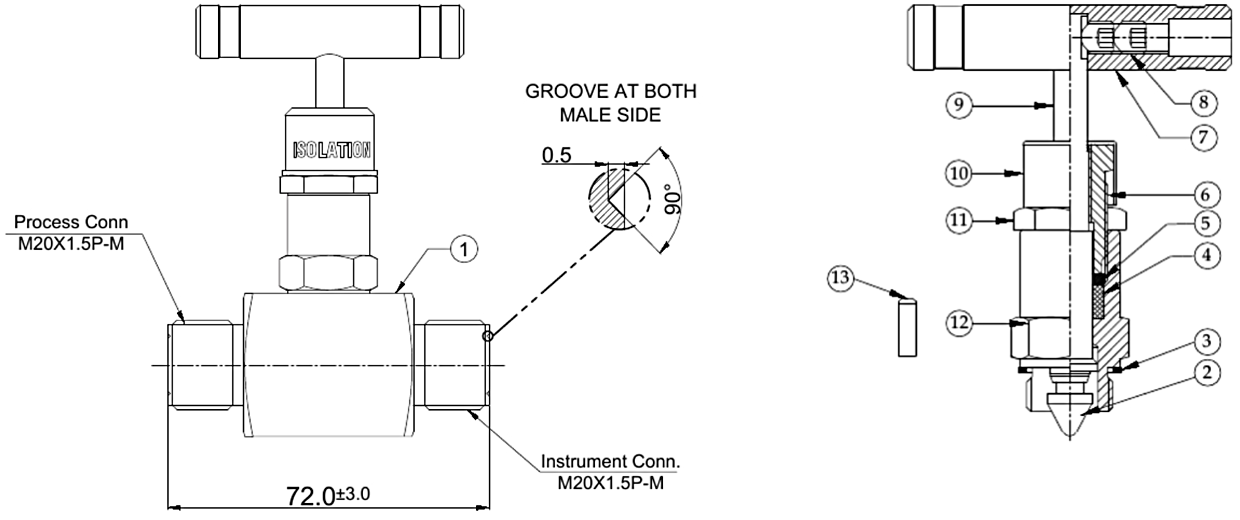

Крупная российская энергогенерирующая компания в спецификации на игольчатые клапаны указала требование по температуре в широком диапазоне. В поставку вошли клапаны HAVI NVBS-M20M-M20M-S6-G.
NVBS-M20M-M20M-S6-G Клапан игольчатый. Материал корпуса: нержавеющая сталь 316; материал уплотнений: GRAPHITE (графит). Ру 41,4 МПа; Рабочая температура: от -70 °C до +649 °C.
NVBS-M20M-M20M-S6-G Клапан игольчатый. Материал корпуса: нержавеющая сталь 316; материал уплотнений: GRAPHITE (графит). Ру 41,4 МПа; Рабочая температура: от -70 °C до +649 °C.
Для работы в таком диапазоне температур требуется уплотнение из графита.
Некоторые преимущества графита перед другими материалами для уплотнений:
- Высокотемпературное сопротивление графита;
- Устойчивость к коррозии в агрессивных химических средах;
- Cмазывающие свойства графита, что уменьшает трение и износ деталей;
- Универсальность приложений: для работы с горячей водой, паром под давлением, водородом, аммиаком, органическими соединениями, гидрокарбонатами и криогенными жидкостями.
И в данном случае линейка клапанов HAVI предоставляет пользователю возможность выбора альтернативного технического решения, полностью соответствующего спецификации. Возможные примеры взаимозаменяемости других артикулов клапанов представлены ниже:
На базе основных серий игольчатых клапанов HAVI Engineering обеспечиваются технические решения по манометрическим клапанам, манифольдам, монофланцам, технологическим клапанам. Можно привести примеры применения клапанных блоков HAVI наряду с отечественными БКН-1 и БКН-2, БКН-3-11.
3. Машиностроение. Пример применения манометрических клапанов для турбин.
Манометрические клапаны HAVI серий GV востребованы в различных приложениях — от энергетики до нефтепереработки, от специального машиностроения до газохимии.
Основная функция — отсечка и обслуживание приборов измерения давления.
Манометрический клапан GVB-M20M-M20F-4F-S6-G с дренажным портом. Материал корпуса: нержавеющая сталь 316; материал уплотнений: GRAPHITE; Ру 41,4 МПа; Рабочая температура: от -70 °C до 649 °C.
Основная функция — отсечка и обслуживание приборов измерения давления.
Манометрический клапан GVB-M20M-M20F-4F-S6-G с дренажным портом. Материал корпуса: нержавеющая сталь 316; материал уплотнений: GRAPHITE; Ру 41,4 МПа; Рабочая температура: от -70 °C до 649 °C.
4. Газохимия. Пример применения манифольда SV2E в жестких условиях.
В данном конкретном приложении, учитывая жесткие условия эксплуатации в технологических установках газохимии, включая агрессивную среду и низкие температуры, в спецификации на клапанные блоки заказчик указал материал изготовления Хастеллой С276.
SV2E-8F-8M-C276-G 2-вентильный клапанный блок удаленного монтажа; Клапаны: изолирующий - игольчатый, дренажный - игольчатый; Материал корпуса: сплав Хастеллой С276; материал уплотнений: GRAPHITE; Ру: 41,4 МПа; Рабочая температура: от -70 °С до 649 °C.
SV2E-8F-8M-C276-G 2-вентильный клапанный блок удаленного монтажа; Клапаны: изолирующий - игольчатый, дренажный - игольчатый; Материал корпуса: сплав Хастеллой С276; материал уплотнений: GRAPHITE; Ру: 41,4 МПа; Рабочая температура: от -70 °С до 649 °C.
Клапанные блоки HAVI, укомплектованные игольчатыми клапанами, применяются как возможная альтернатива БКН-1 и БКН-2 в исполнении и с характеристиками, позволяющими эффективно решать задачи в сложных приложениях.
Для сравнения с клапанными блоками HAVI серии SV2E можно привести клапанные блоки отечественных производителей. Например, клапанные блоки Элемер-БК различной комплектации работают в диапазоне температур рабочей среды от -60 до +170 °С. Или к примеру, серия клапанных блоков Эмис-Векта 1100, в различной комплектации, также применяется в диапазоне -60 до +200 °С. Клапанные блоки Метран (модель КБ0104, 0106) рассчитаны в зависимости от исполнения на работу в пределах от -60 до +400 °С.
Испытания и практика применения — наши лучшие друзья!
Один из вопросов, который мы себе задаем, — это соответствие производителя требованиям российских и международных стандартов и заявленным в сертификатах характеристикам. В случае с HAVI Engineering ответ положительный:
- Производственный процесс HAVI Engineering соответствует требованиям ряда международных стандартов и соответствует стандартам качества и требованиям Российской Федерации и EAC.
- Продукция, поставляемая ВСП на российский рынок, обеспечена всеми необходимыми разрешительными документами, соответствует требованиям для применения на промышленных объектах, в том числе, сертифицирована по схеме декларирования 5д — подтверждается возможность использования на производствах с повышенным риском и только для продукции, которая выпускается серийно.
- Регулярная практика тестирования образцов, реализуемая ВСП с 2018 года, и Технико-экономическое обоснование применения инструментальной арматуры HAVI (2024 г.), включая и ценовой потенциал, позволяют уверенно применять решения HAVI Engineering в проектах ВСП.
- Практика применения также подтверждает: в проектах ВСП на базе инструментальной арматуры HAVI доступны аналоги Parker, Swagelok, DK-Lok, Hy-Lok, а также ряда отечественных производителей.
А что с ценами?
Цены, как известно, зависят от множества факторов:
Если говорить очень приближенно (без учета технической спецификации), то на российском рынке игольчатый клапан из нержавеющей стали Swagelok, Hy-Lok или DK-Lok редко стоит ниже 10 тысяч рублей, а верхняя граница практически не ограничена для специализированных моделей.
Безусловно, помимо отмеченных «ветеранов», есть множество других поставщиков, которые вносят разнообразие в российский рынок инструментальной арматуры как с точки зрения качества продуктов, так и ценовых параметров.
Компания ВСП как ответственный участник рынка уже более четверти века обеспечивает пользователей надежной и качественной инструментальной арматурой. В проектах ВСП заказчик может рассчитывать на сбалансированный подход и оптимальное соотношение цена-качество. Потенциал и возможности партнёрства ВСП и HAVI находит подтверждение, в том числе, и в рамочных соглашениях ВСП как с OEM-компаниями, так и с конечными пользователями.
- от колебаний валютного курса до ценовых параметров внутри продуктовой линейки;
- от партии и внутреннего ценообразования поставщика;
- в конце концов, от происхождения продукта — однако и здесь не линейная зависимость;
- и так далее…
Если говорить очень приближенно (без учета технической спецификации), то на российском рынке игольчатый клапан из нержавеющей стали Swagelok, Hy-Lok или DK-Lok редко стоит ниже 10 тысяч рублей, а верхняя граница практически не ограничена для специализированных моделей.
Безусловно, помимо отмеченных «ветеранов», есть множество других поставщиков, которые вносят разнообразие в российский рынок инструментальной арматуры как с точки зрения качества продуктов, так и ценовых параметров.
Компания ВСП как ответственный участник рынка уже более четверти века обеспечивает пользователей надежной и качественной инструментальной арматурой. В проектах ВСП заказчик может рассчитывать на сбалансированный подход и оптимальное соотношение цена-качество. Потенциал и возможности партнёрства ВСП и HAVI находит подтверждение, в том числе, и в рамочных соглашениях ВСП как с OEM-компаниями, так и с конечными пользователями.
Для различных приложений в системах КИП пользователи обоснованно выбирают игольчатые клапаны HAVI, исходя из технических требований:
(1) материалы изготовления клапанов включают нержавеющую и углеродистую сталь, латунь, сплавы M400, C276, титан и др. — до 11 возможных материалов; (2) различные типы торцевых соединений и (3) материалы уплотнительных элементов позволяют применять клапаны HAVI на рабочем давлении до 689 бар и температурах в диапазоне от -70 ℃ до 649 ℃ в зависимости от типа клапана.
Наилучшее соотношение цены и качества в проектах ВСП открывают новые возможности для применения клапанов HAVI Engineering разного типа на рынке России и Белоруссии.
